Техника соединения

В Системе KAN-therm Push основной техникой соединения труб PEXCc и PE-RT является зажимная техника с натяжным латунным кольцом. Соединение выполняется путем вставки штуцера соединителя в расширенный конец трубы и натягивания латунного кольца с помощью ручного или гидравлического пресса. Материал трубы впрессовывается в специально профилированный штуцер, что обеспечивает уплотнение по всей поверхности штуцера соединителя, а это является гарантией идеальной герметичности и прочности соединения. Эта техника не требует никаких дополнительных уплотнительных материалов. Имеется еще одно преимущество – практически исключена вероятность ошибки при монтаже.

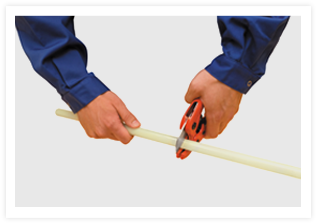

1. Отрезать требуемую длину трубы PEXCc или PE-RT перпендикулярно к ее оси с помощью ножниц для полиэтиленовых труб.

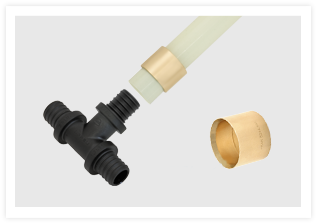

2. Надеть кольцо на трубу внутренней фаской в сторону фитинга.

Техника соединения

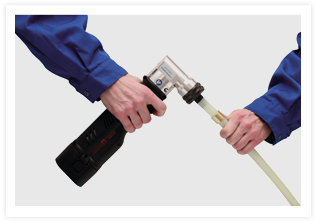

3. Выполнить раскалибровку (расширение) трубы с помощью расширителя за три цикла. Расширение конца трубы выполнить при помощи аккумуляторного или ручного расширителя. В обоих случаях осуществить расширение трубы за три за три цикла (первые два

- не полные, при этом расширитель следует проворачивать относительно трубы примерно на 30° и 15°; третий цикл - полный).

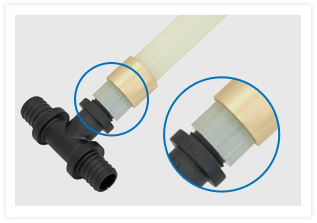

4. После раскалибровки вставить фитинг в трубу до последнего углубления на штуцере (не дотягивать трубу к фланцу фитинга!).

Техника соединения

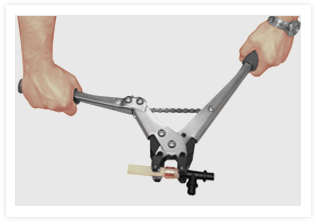

5. Перед процессом натягивания кольца
необходимо оснастить пресс соответствующими
вкладышами. Кольцо натягивать при помощи

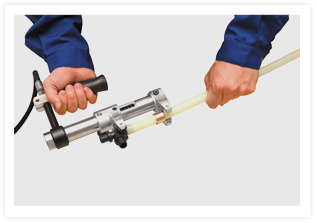

ручного пресса... … гидравлического пресса с ножным приводом

Техника соединения

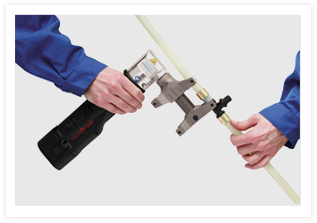

… или аккумуляторного пресса. Фитинги должны фиксироваться только за фланец. Нельзя натягивать одновременно два кольца.

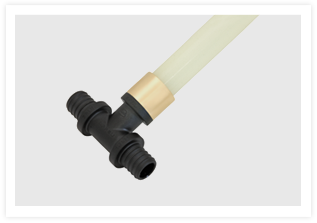

6. Соединение готово для испытаний давлением.
