Система KAN-therm TBS

Система KAN-therm TBS Система KAN-therm TBS

Система KAN-therm TBS – это полная инсталляционная система, предназначена для постройки:

  • систем полового отопления и охлаждения
  • систем настенного отопления и охлаждения

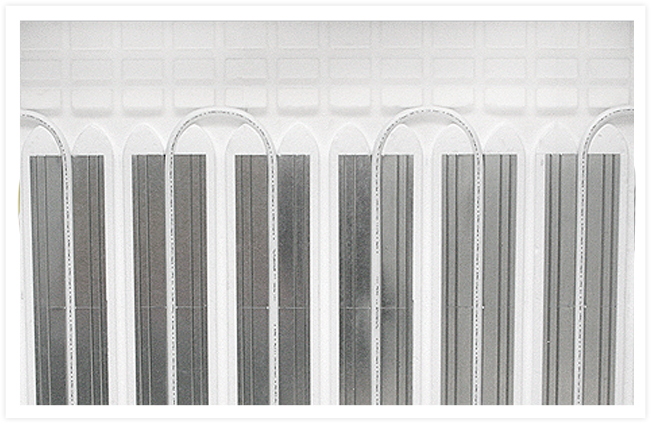

KAN-therm TBS (сухой метод) – это система, в которой трубы укладываются в металлических профилях, вставляемых в специальный пенопласт. Рекомендуется формирование змеевиков меандровой формы. После укладки плит TBS и труб, все покрывается пленкой PE для защиты и избежания возможных звуков термических движений конструкции. Затем укладывается покрывающая плита из сухой стяжки. Система применятеся для установки системы полового и настенного отопления и охлаждения в деревянных конструкциях перекрытий, в системах сухой застройки. Монтаж системы укладки труб может происходить только на полностью сухих и выровненных поверхностях перекрытия.

Система KAN-therm TBSСистема KAN-therm TBS

















Система KAN-therm TBS

Систему KAN-therm TBS составляют:

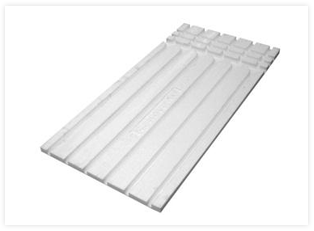

  • специально профилированные изоляционные пенопластовые плиты TBS, толщиной 25 мм

Система KAN-therm TBS

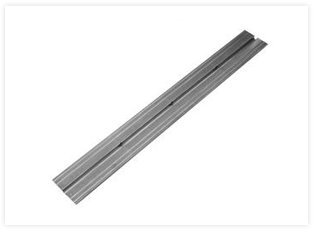

  • прямые металлические профили TBS



Система KAN-therm TBS

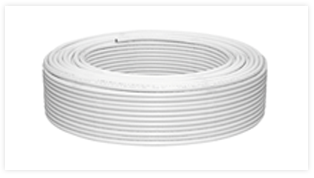

  • пластмассовые многослойные плиты PE-RT/Al/PE-HD или PE-RT/Al/PE-RT, диаметром Ø16 мм

Система KAN-therm TBS

Система KAN-therm TBS

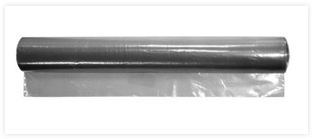

  • пленка PE в рулонах

Система KAN-therm TBS

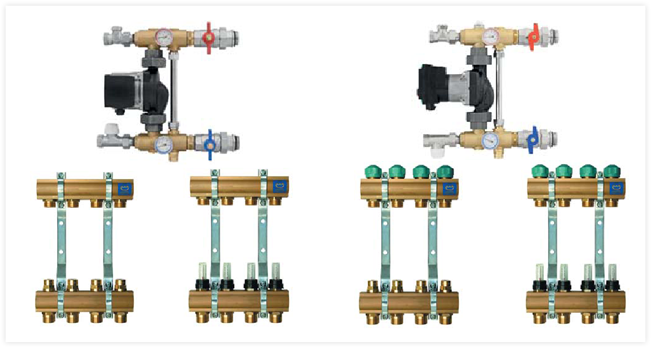

  • распределители и насосные группы для плоскостного отопления, (половые и настенные)

Система KAN-therm TBS

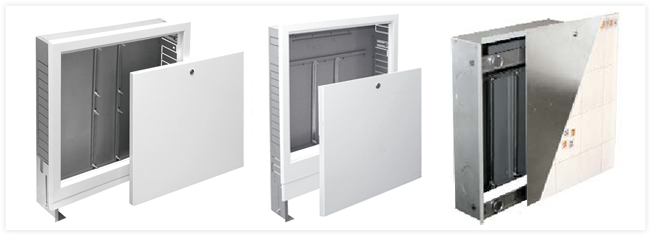

  • монтажные шкафчики трёх видов: наружный, встриваемый и под отделку керамической плиткой.

Система KAN-therm TBS



Порядок установки системы KAN-therm на примере системы полового отопления.

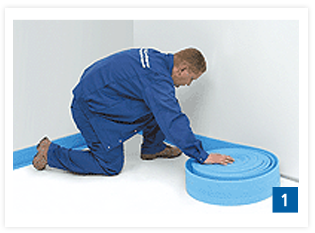

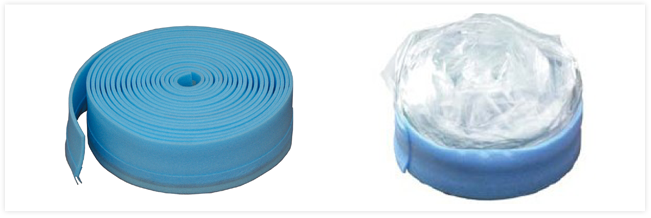

1. Первым этапом является размещение крайней ленты вдоль строительных перегородок помещения.

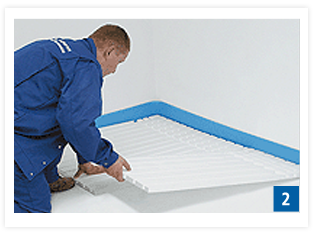

2. Затем раскладываем пенопластовые плиты TBS.

Система KAN-therm TBSСистема KAN-therm TBS

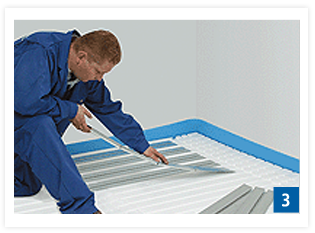

3. В разложенные пенопластовые плиты укладываем металлические профили.

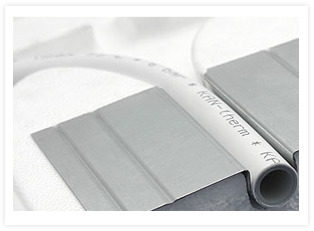

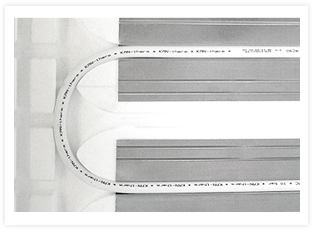

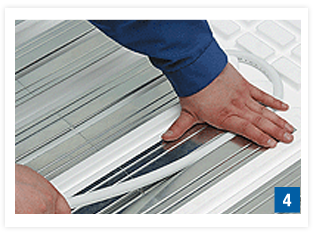

4. В металлические профили вставляем трубу.

Система KAN-therm TBSСистема KAN-therm TBS

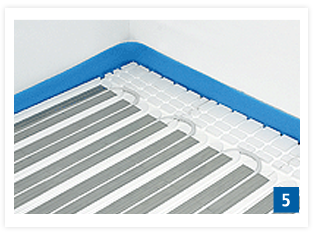

5. После размещения труб раскладываем пленку PE и можем приступить к укладке сухой стяжки.

Система KAN-therm TBS
