Система KAN-therm Rail
Система KAN-therm Rail – это полная инсталляционная система, предназначена для постройки:
- системы полового отопления и охлаждения
- системы настенного отопления и охлаждения
- систем отопления и охлаждения наружных поверхностей
Основным элементом этой системы являются планки Rail для крепления труб. Планки могут крепиться непосредственно к полу или приклеиваются с помощью скотча для пенопластовых плит KAN-therm с пленкой. Система KAN-therm Rail отлично оправдывается в системах настенного отопления.
Систему KAN-therm Rail составляют:

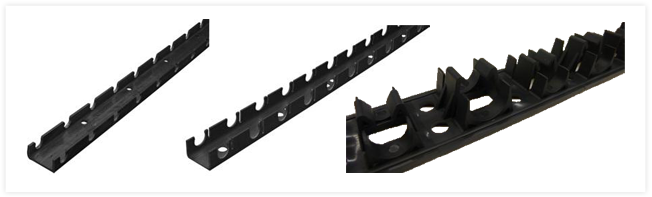

- пластмассовые планки для крепления труб, доступны в отрезках от 0,2 м до 3 м в зависимости от конструкции планки

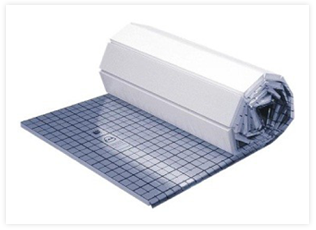

- пенопласт с пленкой доступный в листах толщиной 20 мм, 30 мм и 50 мм
.png "Система KAN-therm Rail")

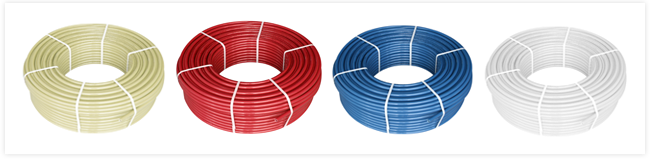

- пластмассовые полиэтиленовые трубы PEXCc, PE-RT, BlueFloor PERT или многослойные PE-RT/Al/PE-HD, PE-RT/Al/PE-RT диаметром от Ø12 - Ø25 мм
- краевая лента с насечкой, краевая лента с насечкой и фартуком
.png "Система KAN-therm Rail")

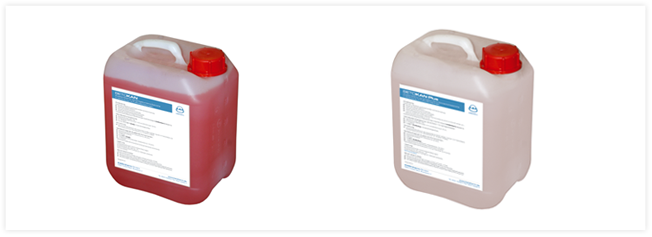

- добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus
.png "Система KAN-therm Rail")

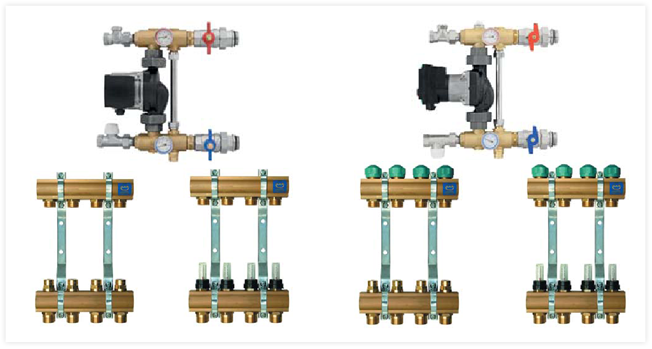

- распределители и насосные группы для плоскостного отопления и охлаждения (половое, настенное и для наружных поверхностей)
.png "Система KAN-therm Rail")

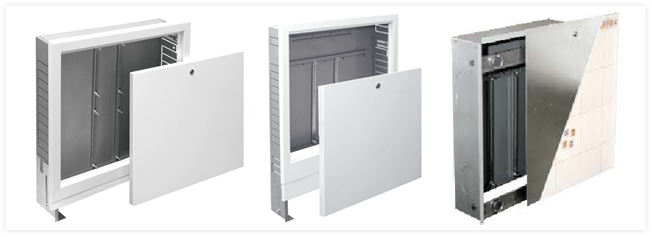

- монтажные шкафчики представлены в трёх основных версиях: наружной, встраиваемой и под отделку керамической плиткой.
.png "Система KAN-therm Rail")
Порядок установки Системы KAN-therm Rail на примере системы полового и настенного отопления.
Система полового отопления и охлаждения

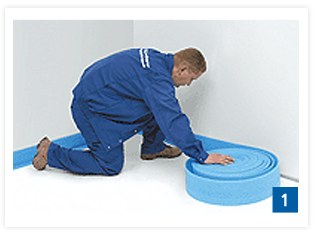

1. Первым этапом является размещение крайней ленты вдоль строительных перегородок помещения.

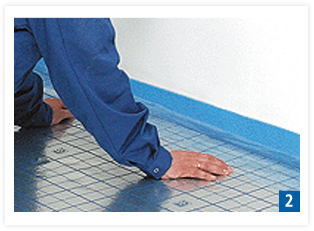

2. Затем размещаем пенопласт с пленкой, а закладки пленки выкладываем на соседние пенопластовые плиты.
.png "Система KAN-therm Rail")

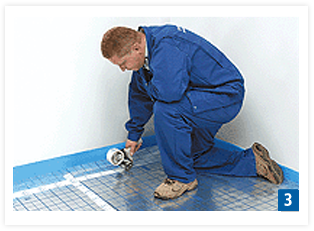

3. Отдельные пенопластовые листы следует соединить с помощью скотча, с целью лучшей изоляции со стороны стяжки. Аналогично следует сделать с пленкой, находящейся на крайней ленте. Пленку следует выложить на пенопласт и склеить с помощью скотча.
.png "Система KAN-therm Rail")

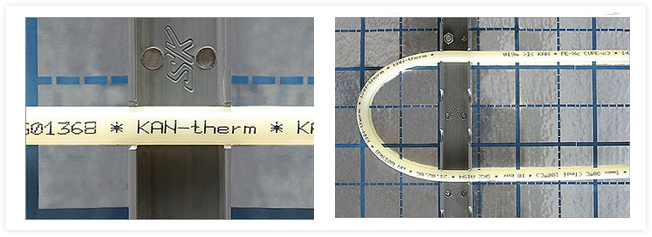

4. Наразложенную пенопластовую плиту крепится пластмассовую планку с помощью скотча. Труба вкладывается в специально подготовленные отверстия на планке Rail.
(1).jpg "Система KAN-therm Rail")
После укладки труб в напольном отоплении, подключения их к системе и проведения гидравлических испытаний, систему заливают бетоном с добавлением пластификатора BETOKAN или BETOKAN Plus (в зависимости от желаемой толщины пола).
Стеновые системы отопления и охлаждения1. Пластиковые шины Rail крепятся к стене с помощью анкеров. Монтируемая стеновая система Rail представляет собой трубы, вставленные в специально предназначенные направляющие с отверстиями.
.jpg "Система KAN-therm Rail")
2. Стеновые системы отопления и охлаждения система Rail представляют собой трубы, закрепленные с помощью пластмассовых шин
.jpg "Система KAN-therm Rail")
В случае стеновой системы отопления, стенки труб покрывают тонким слоем штукатурки - штукатурка используется как распределяющий тепло элемент и используется обогрева стен.
