Шкафчики для панельного отопления

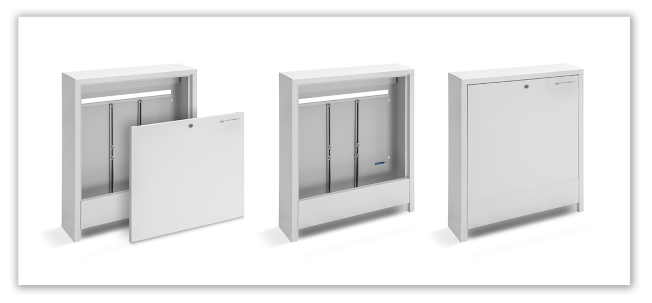

Распределители для панельного отопления необходимо монтировать в специальных монтажных шкафчиках, которые доступны в трех основных версиях: наружной, встраиваемой и под отделку керамической плиткой. Конструкция шкафчиков для панельного отопления позволяет монтировать распределители со смесительной системой и без смесительной системы. В шкафчиках также предусмотрено место под клеммную колодку. Клеммные колодки прикручиваются винтами к монтажной шине в верхней части шкафчика.

Шкафчики для панельного отопления

Быстрый подбор шкафчиков в зависимости от типа распределителя, основного оснащения, а также способа подсоединения представлен ниже в таблице:

Тип шкафчика Код

Высота

[мм]

Ширина

[мм]

Глубина

[мм]		 Количество отводов

Распределитель
ОР

Распределитель
ОР + Set-P/Set-K

Распределитель
ОР
со смесительной системой
SWN-OP-10/3 1100-OP 710 580 140 2-10 2-7/2-6 2-3
SWN-OP-11/7 1110-OP  710 780 140   11-13 8-11/7-10 4-7
SWN-OP-15/10 1120-OP   710 930 140 14-15 12-14/11-13 8-10
SWPG-OP-10/3 1300G-OP 710 580 110-165 2-10 2-7/2-6 2-3
SWPG-OP-11/7 1310G-OP 710 780 110-165 11-13 8-11/7-10 4-7
SWPG-OP-15/10 1320G-OP 710 930 110-165 14-15 12-14/11-13 8-10
SWP-OP-10/3 1300-OP 750-850 580 110-165 2-10 2-7/2-6 2-3
SWP-OP-11/7 1310-OP 750-850 780 110-165 11-13 8-11/7-10 4-7
SWP-OP-15/10 1320-OP 750-850 930 110-165 14-15 12-14/11-13 8-10

Распределитель OP - распределитель для подпольного отопления серии 51A, 55A, 71A и 75A,
Распределитель OP + Set-P/Set-K - распределитель для подпольного отопления серии 51A, 55A, 71A и 75A с угловыми узлами Set-K или прямыми узлами Set-P (2-7/2-6 - количество отводов с узлами Set-K/ количество отводов с узлами Set-P).
Распределитель ОР со смесительной системой - распределитель со смесительной системой серии 73A и 77A.
